· 国内实施低负荷微型顶管螺旋排土一次工法施工方案

· 同时具备非开挖管材生产能力和地下管线推进能力

· 施工与交通互不影响，可同时进行

· 顶进效率高，工期短，精度高

· 专业承接200-800mm口径微型顶管工程从设计、生产到施工全流程服务

· T/CECS 1113-2022《给水排水工程微型顶管技术规程》参编单位

1.排水排污用非开挖高性能硬聚氯乙烯 (PVC-H )微型顶管

排水排污用非开挖高性能硬聚氯乙烯(PVC-H)微型顶管是由湖北金马塑业有限公司研发、推出的一种微型顶管专用管材，采用聚氯乙烯高分子混配料为原料，添加高分子纳米材料和必要的助剂以相应的比例经过均习混合、探出成型的管材。该管材经我公司与湖北大学材料科学与工程学院合作优化、多次测试，其各方有性能均达到国内较高水平，公称压力不低于0.32MPa，长度为1米或2米，公称内径为200mm~800mm，环，压缩强度>66kN/cm2，采用不锈钢套筒和胶圈连接。执行标准:O/HBJM刚度达=50kN/m20006-2021、T/CECS1113-2022《给水排水工程微型顶管技术规程》。

2.应用领域

市政工程:用于市政地下非开挖排水、排污、雨水收集、输水、通风等

电气电信:用作地下非开挖电力电缆、光缆、通讯信号电缆的保护管

道路工程:可用作铁路、高速公路、高尔夫球场、足球场的排水管路

3.规格尺寸

4.施工安装

1、金马管业提供“金马微顶-低荷负微型顶管螺旋排土一次工法系统解决方案“，该技术方案施工作业空间小，工期短，无噪音，对周边环境无影响。

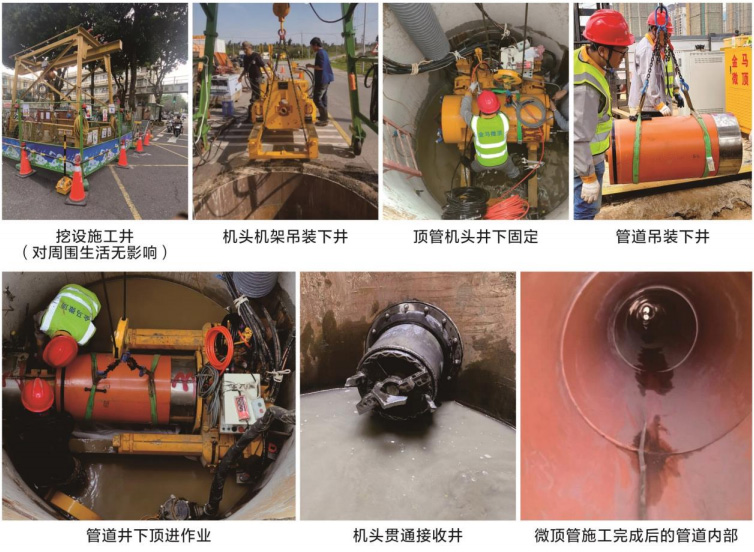

2、低负荷微型顶管螺旋排土一次工法是一种新型地下非开挖管道铺装施工技术，成熟于日本和德国，该施工工法在日本拥有51%的市场分额(根据日本推进技术协会2015年统计数据》。低负荷微型顶管螺旋排土一次工法技术是在工作井内借助于推进设备产生的推力，配以不锈钢接头专用一米长管节螺旋完 全出土克服管道与周边土壤的摩擦将管节按照设计标高推进顶入土层中，利用液压动力装置通过管道内部的螺旋机构带动掘削机头旋转掘削地层土体，将要铺设的管道同时顶进，切削下来的土体通过管道内的出土螺旋管运送至顶管设备的土桶内，完成管道铺设。

3、“金马微顶-低荷负微型顶管螺旋排土一次工法系统解决方案“优势明显:管道不承受推力;采用一次工法，螺旋出土推进，施工方法简单，工序少，工期短，施工综合成本低:机头含有土仓，保证土压平衡，能起到防护开挖出的土体、保证作业人员和机械设备安全的作用，能够承受来自地层的压力，防止地下水或流砂的入侵，对周围土体扰动小，不会发生管节爆头漏水污染地下水和造成地面隆起事故，施工速度快，作业安全，同时不影响施工井周边生产生活。

5.工程案例
